Асинхронний двигун: його типи, принцип роботи, застосування, переваги та недоліки

Асинхронний двигун (АД) — це тип електродвигуна, який широко використовується в різних галузях промисловості та в побуті. Основні його переваги включають високу надійність, простоту конструкції, низьку вартість виробництва та експлуатації. У цій статті ми розглянемо пристрій, принципи роботи, типи асинхронних двигунів, їх застосування та переваги.

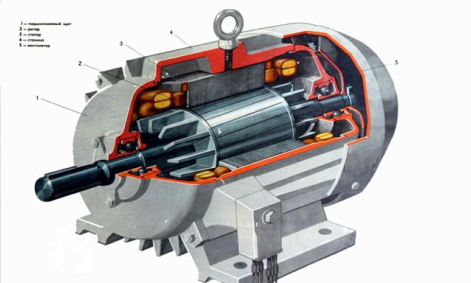

Пристрій асинхронного двигуна

Асинхронний двигун складається з двох основних частин: статора і ротора.

Статор

Статор — це нерухома частина двигуна, яка представляє собою осердя з листів електротехнічної сталі з пазами, в яких розміщені обмотки. Статор підключається до джерела змінного струму, створюючи обертове магнітне поле. Обмотки статора, як правило, виконані з мідного дроту і розташовані так, щоб забезпечити рівномірний розподіл магнітного поля по всій окружності статора.

Ротор

Ротор — це обертовий елемент двигуна, який може бути двох типів: із короткозамкненою обмоткою і з фазною обмоткою. Короткозамкнений ротор складається з металевих стержнів, з'єднаних на кінцях кільцями. Фазний ротор має обмотки, підключені до контактних кілець, що дозволяє підключати до нього пускові резистори для керування запуском і регулювання швидкості обертання.

Принцип роботи асинхронного двигуна

Принцип роботи асинхронного двигуна базується на явищі електромагнітної індукції. Коли на обмотки статора подається змінний струм, у ньому створюється обертове магнітне поле. Це поле взаємодіє з обмотками ротора, індукуючи в них ЕРС (електрорушійну силу) і, як наслідок, струми. В результаті взаємодії струмів ротора і магнітного поля виникає електромагнітний момент, який приводить ротор у обертання.

Цікавою особливістю асинхронного двигуна є так зване "ковзання" — різниця між швидкістю обертання магнітного поля і фактичною швидкістю обертання ротора. Ця різниця і визначає роботу двигуна, оскільки без ковзання не виник би електромагнітний момент, необхідний для обертання ротора.

Типи асинхронних двигунів

Асинхронні двигуни поділяються на кілька типів, залежно від конструкції та характеристик:

Однофазні та трифазні двигуни

Однофазні асинхронні двигуни використовуються в побутових приладах і дрібній техніці, тоді як трифазні двигуни — у промисловості. У трифазних двигунах використовується трифазна система живлення, що дозволяє створювати потужніші та ефективніші пристрої.

Короткозамкнені та фазні ротори

Як згадувалося раніше, двигуни з короткозамкненим ротором простіші за конструкцією і дешевші у виробництві, але менш гнучкі в керуванні. Двигуни з фазним ротором складніші, але дозволяють краще контролювати швидкість і момент обертання.

Асинхронні двигуни з регульованою швидкістю

Сучасні технології дозволяють створювати асинхронні двигуни з регульованою швидкістю, що особливо важливо для промислових процесів, які вимагають точного контролю робочих параметрів. Для цього використовуються частотні перетворювачі, які регулюють частоту живильної напруги, тим самим змінюючи швидкість обертання двигуна.

Застосування асинхронних двигунів

Асинхронні двигуни знайшли широке застосування завдяки своїй універсальності та надійності. Їх використовують у таких галузях, як:

• Промислове обладнання: Асинхронні двигуни застосовуються для приводу конвеєрів, насосів, вентиляторів, компресорів та інших промислових машин. Їх здатність працювати в важких умовах робить їх незамінними у виробничих процесах.
• Побутова техніка: Вентилятори, пральні машини, холодильники та інші побутові пристрої часто використовують однофазні асинхронні двигуни, які відрізняються низькою вартістю та простотою експлуатації.
• Транспорт: Асинхронні двигуни застосовуються в електротранспорті, такому як електровози, трамваї та тролейбуси. Останніми роками їх активно використовують і в електромобілях завдяки їх ефективності та довговічності.
• Вентиляційні системи: У системах кондиціонування і вентиляції асинхронні двигуни забезпечують надійну та довговічну роботу вентиляторів і компресорів.

Переваги та недоліки асинхронних двигунів

Асинхронні двигуни мають низку переваг, що пояснює їх широке розповсюдження:

• Простота конструкції: Відсутність щіток і колекторів знижує кількість рухомих частин, що робить двигун більш надійним і довговічним.
• Низька вартість: Асинхронні двигуни дешевші у виробництві та обслуговуванні порівняно з синхронними двигунами.
• Надійність: Завдяки простоті конструкції та відсутності зношувальних елементів, асинхронні двигуни мають тривалий термін служби та високу стійкість до перевантажень.
• Універсальність: Можливість роботи як від однофазного, так і від трифазного живлення дозволяє використовувати асинхронні двигуни в різних умовах.

Однак у асинхронних двигунів є і недоліки:

• Складнощі з регулюванням швидкості: Без використання додаткових пристроїв, таких як частотні перетворювачі, регулювати швидкість асинхронного двигуна складно.
• Низький коефіцієнт потужності: Асинхронні двигуни мають відносно низький коефіцієнт потужності, що може призводити до збільшення споживання електроенергії.
• Труднощі пуску: У момент пуску асинхронні двигуни споживають значні пускові струми, що може створювати проблеми в мережах з обмеженою потужністю.

Перспективи розвитку

Сучасні технології дозволяють значно розширити можливості асинхронних двигунів. Розробка нових матеріалів для обмоток і магнітопроводів, а також вдосконалення систем керування призводить до підвищення ККД та зниження енергоспоживання. Також варто відзначити розвиток електроприводів із регульованою швидкістю, що дозволяє використовувати асинхронні двигуни у складних технологічних процесах, які потребують високої точності.

Висновок

Асинхронний двигун — це надійний і ефективний електродвигун, який знаходить застосування в різних галузях. Його простота, довговічність та універсальність роблять його незамінним у сучасній техніці. Незважаючи на деякі недоліки, пов'язані з регулюванням швидкості та коефіцієнтом потужності, асинхронні двигуни продовжують вдосконалюватись і знаходять нові сфери застосування.
